450-470 МГц для железнодорожных локомотивов

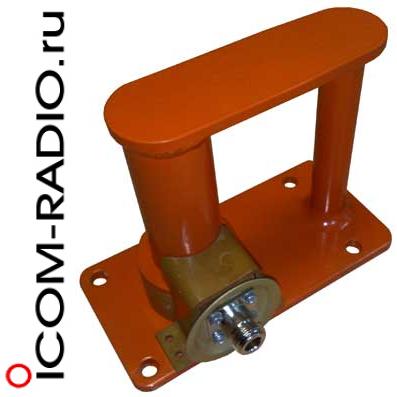

Локомотивная антенна Полярис AL-4 предназначена для работы на подвижных объектах (железнодорожных тепловозов) с железнодорожными радиостанциями в диапазоне частот 450-470 МГц.
Антенна АЛ-4 круговой направленности предназначена для установки на металлических крышах ж/д тепловозов и путевых машинах тяжёлого типа.
Антенна предназначена для работы в следующих условиях:
- изменения температуры окружающей среды от -50° до +55°
- воздействия атмосферных осадков (инея, росы, дождя)
- воздействия пыли
- воздействия вибрации до 100 Гц
- воздействия ударов многократного действия с ускорением 25 g
Устройство и принцип работы
Антенна Polaris AL/4 представляет собой низкорасположенную шлейфовую антенну.
Противовесом антенны служит металлическая обшивка локомотива. В нижней пластине сварной конструкции имеется четыре отверстия диаметром 9 мм для крепления антенн к корпусу железно-дорожных электровозов. Основание антенны имеет размер 160 х 80мм.
Питание антенны производится через разъём N – типа. По заказу антенна может быть укомплектована другим разъемом (например СР 50-165 ФВ).
Функциональные особенности
- Антенна Полярис AL-4 локомотивная, грозозащищённая, имеет 50-омный вход
- Диаграмма направленности антенны в горизонтальной плоскости, близкая к круговой, Поляризация - вертикальная
- Антенна выдерживает воздействие электрического разряда в течении 0,1 с при напряжении 25 кВ и токе 1000 А.
- Гальваническое соединение элементов антенны с основанием (корпусом объекта) обеспечивает безопасную работу оператора и защиту аппаратуры от высокого напряжения (в случае аварийной ситуации).
- Подводимая к антенне мощность - не более 50 Вт.
- Габаритные размеры антенна АЛ/4 - не более 190 х 100 х 133 мм.
- Масса антенны AL/4 без комплекта монтажных частей и упаковки - не более 1,6 кг.
- Конструкция антенны выдерживает воздействие ветровых нагрузок при максимальной скорости ветра до 90 м/с.
Технические характеристики
| Рабочий диапазон частот, МГц | 450-470 |
| Усиление не менее, dB | 2,15 |
| КСВ, не более | 2,0 |
| Поляризация | вертикальная |
| Входное сопротивление, Ом | 50 |
| Подводимая к антенне мощность, не более, Вт | 50 |
| Грозозащита | конструктивно, короткозамкнутая |
| Габариты (ДхШхВ), мм. | 190 х 100 х 133 |
| Вес антенны, кг. | 1,6 |
| Допустимая скорость ветра, м\с | 80 |
| Материал | алюминий АД 31 |
| Крепеж | на плоскую поверхность, через крепёжную пластину |
| Тип разъёма | N – типа (по заказу - СР 50-165 ФВ или другой) |
Гарантии изготовителя
Изготовитель гарантирует соответствие качества антенны Полярис АЛ/4 техническим требованиям при соблюдения потребителем условий и правил транспортирования, монтажа и эксплуатации.
Срок гарантии устанавливается 2 года с момента приёмки антенны
Срок службы антенны устанавливается 10 лет.
|
|
||||||||||
|
|
||||||||||
