151-156 МГц и 307-344 МГц для ж/д локомотивов
Железнодорожная антенна Polaris AL-23 (ШИ2.091.302) разработана для работы на подвижных объектах (железно-дорожных электровозов) с железнодорожными радиостанциями в диапазоне частот 151-156 МГц и 307-344 МГц.

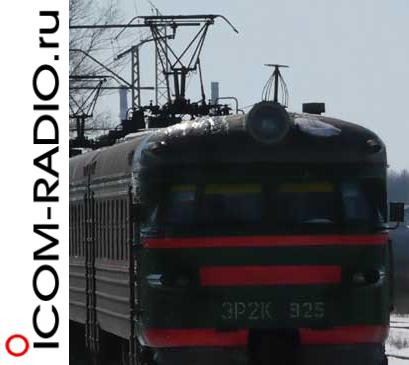

Антенна AL-23 круговой направленности предназначена для установки на металлических крышах железно-дорожных электровозов и путевых машинах тяжёлого типа.
Антенна предназначена для работы в условиях:
- изменения температуры окружающей среды от -50° до +55°
- воздействия атмосферных осадков (инея, росы, дождя)
- воздействия пыли
- воздействия вибрации до 100 Гц
- воздействия ударов многократного действия с ускорением 25 g
Устройство и принцип работы

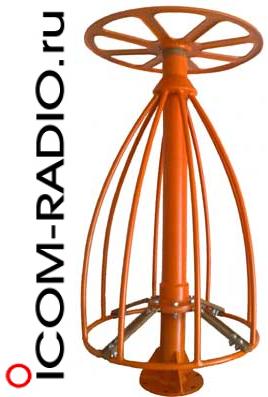

Локомотивная антенна Полярис АЛ/23 представляет собой широкодиапазонную диско-конусную антенну.
В нижней пластине сварной конструкции имеются отверстия диаметром для крепления антенн к корпусу железно-дорожных локомотивов.
Питание антенны осуществляется через разъём СР 50-165 ФВ. По заказу антенна может быть укомплектована другим разъемом (например N – типа), а также высокочастотным кабелем снижения с разъемами.
Функциональные особенности
- Антенна Polaris АЛ/23 локомотивная, грозозащищённая, имеет 50-омный вход
- Диаграмма направленности антенны в горизонтальной плоскости, близкая к круговой, Поляризация - вертикальная
- Антенна выдерживает воздействие электрического разряда в течении 0,1 с при напряжении 25 кВ и токе 1000 А.
- Гальваническое соединение элементов антенны с основанием (корпусом объекта) обеспечивает безопасную работу оператора и защиту аппаратуры от высокого напряжения (в случае аварийной ситуации).
- Подводимая к антенне мощность - не более 50 Вт.
- Габаритные размеры антенна AL/23 - не более 350 х 350 х 692 мм.
- Масса антенны АЛ/23 без комплекта монтажных частей и упаковки - не более 4 кг.
- Конструкция антенны выдерживает воздействие ветровых нагрузок при максимальной скорости ветра до 80 м/с.
Комплект поставки
- Антенна АЛ/23
- Крепежная стойка
- Болт М6 – 6 шт
- Гайка М6 – 6 шт
- Шайба 6 – 12 шт
- Шайба 6Г - 6 шт
- Паспорт
- Упаковка – картонная коробка
Основные технические характеристики
| Рабочий диапазон частот, МГц | 151 – 156 307 – 308 343 – 344 |
| Усиление не менее, dB | 2,15 |
| КСВ, не более | 2,0 |
| Поляризация | вертикальная |
| Входное сопротивление, Ом | 50 |
| Подводимая к антенне мощность, не более, Вт | 80 |
| Грозозащита | конструктивно, короткозамкнутая |
| Габариты (ДхШхВ), мм. | 350 х 350 х 692 |
| Вес антенны, кг. Вес антенны с креплением и упаковкой, не более, кг |
4,0 6,0 |
| Допустимая скорость ветра, м/с | 80 |
| Материал | алюминий АД 31 |
| Крепеж | на плоскую поверхность, через крепёжную пластину |
| Тип разъёма | СР 50-165 ФВ (по заказу - N – типа или другой) |
Гарантии изготовителя
Изготовитель гарантирует соответствие качества антенны Полярис AL-23 техническим требованиям при соблюдения потребителем условий и правил транспортирования, монтажа и эксплуатации.
Срок гарантии устанавливается 2 года с момента приёмки антенны
Срок службы антенны устанавливается 10 лет.
|
|
||||||||||
|
|
||||||||||
