151-156 МГц для железнодорожных тепловозов
Антенна Polaris АЛ-2 создана для работы на подвижных объектах (ж/д локомотивов) с железнодорожными радиостанциями в диапазоне частот 151-156 мегагерц и замены морально и физически устаревшго штатного оборудования.

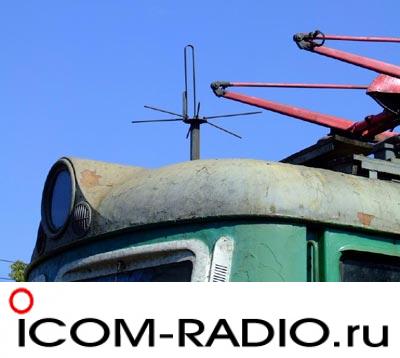

Антенна Polaris AL/2 токобезопасная предназначена для установки на металлических крышах железно-дорожных электровозов и путевых машинах тяжёлого типа.
Локомотивная антенна создана для эксплуатации в условиях:
- изменения температуры окружающей среды от -50°
до +55°
- воздействия атмосферных осадков (инея, росы,
дождя)
- воздействия пыли
- воздействия вибрации до 100 Гц
- воздействия ударов многократного действия с
ускорением 25 g
Устройство и принцип работы

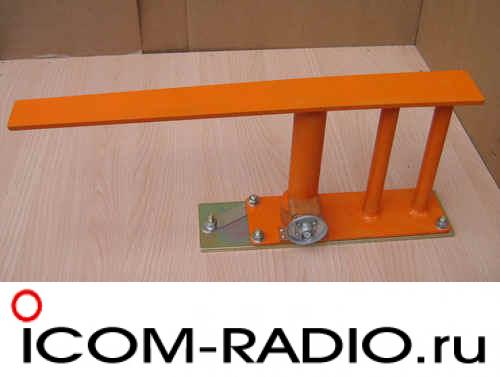

Железнодорожная антенна представляет собой
шлейфовую антенну комбинированного типа,
состоящую из замкнутой и разомкнутой частей.
Противовесом антенны служит металлическая
обшивка локомотива. В нижней
пластине сварной конструкции имеется четыре
отверстия диаметром 9 мм для крепления антенн к
корпусу ж/д локомотивов.
Питание антенны через разъём СР-50-165 ФВ
Функциональные особенности
- Антенна Polaris АЛ-2 локомотивная,
грозозащищённая, имеет 50-омный вход
- Диаграмма направленности антенны в
горизонтальной плоскости, близкая к круговой,
Поляризация - вертикальная
- Антенна выдерживает воздействие
электрического разряда в течении 0,1 с при
напряжении 25 кВ и токе 1000 А.
- Подводимая к антенне мощность - не более 50 Вт.
- Габаритные размеры антенна AL-2 - не более
100Х502Х195 мм.
- Масса антенны AL/2 без комплекта монтажных
частей и упаковки - не более 2,0 кг.
- Конструкция антенны выдерживает воздействие
ветровых нагрузок при максимальной скорости
ветра до 90 м/с.
Технические характеристики
| Коэффициент стоячей волны
антенны на частотах, МГЦ |
Номинальное значение по ТУ |
| 151 |
2,0 |
| 153,5 |
2,0 |
| 156 |
2,0 |
Гарантии изготовителя
Изготовитель гарантирует соответствие
качества антенны Полярис АЛ/2 техническим
требованиям при соблюдения потребителем условий
и правил транспортирования монтажа и
эксплуатации.
Срок гарантии устанавливается 2 года с момента
приёмки антенны
Срок службы антенны устанавливается 10 лет.
|
