для мобильных телефонов и беспроводных роутеров CDMA-450 (Skylink)

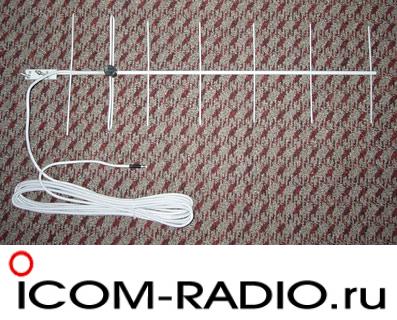

Антенны "Polaris 450-7"
применяются для работы в составе сотовой телефонной связи стандартов NMT-450 или CDMA-450 (СкайЛинк) в качестве абонентских приемопередающих антенн.
Базовая антенна
предназначена
для обеспечения высокого качества работы сотовых телефонов или CDMA модемов внутри помещений, в офисах, подвалах, ангарах или других местах с неблагоприятными условиями приема сигнала сотовой станции.
Антенна Polaris 450-7 может использоваться совместно с CDMA модемом или роутером, работающем в диапазоне 450 МГц.
Также, направленная антенна Полярис 450-7 предназначена для существенного увеличения максимального радиуса передачи радиостанций диапазона 450 МГц. Возможно изготовление антенны на конкретную частоту заказчика.

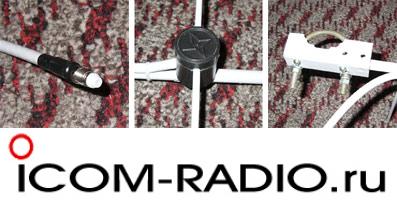

Антенны поставляются с монтажным комплектом для крепления на мачту или стену здания.
На антеннах устанавливается разъем N-типа. В другом варианте исполнения антенны снабжены 10 метровым питающим кабелем с низкими потерями с разъемом SMA-типа. Возможна установка других разъемов и кабеля другой длины.
Антенна подключается к любому типу сотового устройства имеющего антенный разъем и может быть установлена на крыше здания или за окном. Необходимо как можно точнее соориентировать направленную антенну в сторону базовой антенны оператора сотовой связи. Кабель прокладывается и закрепляется. К телефону подключается при помощи специального переходника .
Комплект поставки
1. Антенна с креплением на мачту или к стене
2. Кабель RG-8X – 10 м. с высокочастотным разъёмом FME
3. Инструкция пользователя
4. Упаковка (не рвущийся полиэтиленовый пакет)
Установка и обслуживание
Антенна должна быть установлена вдали от металлических конструкций, расположенных на крыше. Чем выше установлена антенна, тем выше ее эффективность работы. В случае, если от антенны в направлении базовой антенны оператора мобильной радиосвязи окажется препятствие (надстройка на крыше и др.), то эффективность работы будет ограничена.
Устанавливается антенна строго в вертикальной плоскости. Необходимо как можно точнее соориентировать антенну в сторону абонента (ретранслятора оператора сотовой радиосвязи). Кабель прокладывается и закрепляется. К телефону подключается при помощи переходника. Не рекомендуется устанавливать направленную антенну на телевизионной антенне коллективного приема, а также вблизи нее: такая установка приводит к взаимным помехам.
В диапазоне частот 450 МГц потери в кабеле существенны, поэтому не рекомендуется применять кабель свыше 20 м. Высокочастотный кабель требует аккуратного обращения, его нельзя перегибать и оставлять незакреплённым на большой длине. Разъем антенны и кабель не являются несущими элементами, они должны быть механически разгружены.
Антенна изготовлена с применением устойчивых к внешним воздействиям материалов, имеет прочную цельнометаллическую конструкцию и в каком-либо техническом обслуживании не нуждается.
Технические параметры
| Тип антенны | направленная, приемо-передающая, 7 элементная, волновой канал |
| Рабочий диапазон частот | 450-470 МГц |
| Коэффициент усиления | 11,0-12,0 дБ |
| КСВ в рабочем диапазоне частот | 1,4:1,0 |
| Поляризация | вертикальная |
| Ширина диаграммы направленности - в горизонтальной плоскости (-3 dB) - в вертикальной плоскости (-3 dB) |
39° 33° |
| Грозозащита | Конструктивно, короткозамкнутая |
| Максимальная подводимая мощность | 30 Вт |
| Допустимая ветровая нагрузка | до 120 км/ч |
| Разъем | FME |
| Размеры, мм | 1100х450х60 |
| Вес c кабелем RG-8x 10 метров, кг, не более Масса антенны с упаковкой, кг |
1,4 1,8 |
|
|
||||||||||
|
|
||||||||||
