для WiFi беспроводной локальной сети радиомодемов радио LAN (2450 MHz)

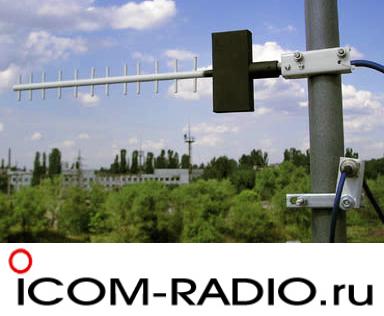

Базовая антенна Polaris 2450-17 предназначена для WiFi сетей передачи данных радиокарточек доступа (радио LAN) (2.4 ГГц.
Предоставляет возможность
существенно повысить радиус покрытия.
Антенна представляет собой оптимальное решение при небольшом (до 3 км.) удалении от базовой станции или при работе точка-точка, когда расстояние невелико.
Выносная антенна используется для работы в составе локальных беспроводных компьютерных сетей сетей передачи данных в диапазоне 2450 MHz Wireless LAN. Антенны подключаются к компьютерной радиокарте или точке доступа и обеспечивают работу радио сети передачи данных. Антенна Polaris 2450-17 комплектуется кабелем с низкими потерями стандартной длины 10 м. с разъемом N-типа. Возможна комплектация антенн по заказу кабелем другой длины (до 15 м) и другим разъемом.
Комплектность
1. Антенна с креплением на мачту
2. Кабель 10 м. с разъемом (тип разъема согласовывается с заказчиком)
3. Инструкция
4. Упаковка (целлофановый пакет)
Установка и техническое обслуживание
Внимание! Следите за тем, чтобы выносные антенны радиомодемов работали в одной поляризации! Например для получения вертикальной поляризации элементы антенны нужно располагать в вертикальной плоскости.
Антенна Wireless LAN должна быть установлена вдали от металлических и железобетонных конструкций, расположенных на крыше. Чем выше установлена антенна, тем больше ее эффективность работы. В случае, если между антенной и корреспондентом окажется препятствие (надстройка на крыше и др.), то в этом направлении дальность действия будет ограничена . Не рекомендуется устанавливать стационарную антенну на телевизионной антенне, а также вблизи нее: такая установка может привести к взаимным помехам.
Внешняя антенна также может быть установлена за окном. Необходимо как можно точнее соориентировать антенну в сторону абонента. Кабель прокладывается и закрепляется.
Антенну нужно подключить к вашему Wi-Fi радиобриджу. С помощью утилиты мониторинга, производите подстройку положения антенны по минимальной потере пакетов.
Антенна выполнена из устойчивых к внешним атмосферным воздействиям материалов, имеет прочную цельнометаллическую конструкцию и в специальном техническом обслуживании не нуждается.
Технические параметры
| Тип антенны | направленная, приемо-передающая 17-ти элементная, волновой канал |
| Рабочий диапазон частот | 2450-2500 МГц |
| Коэффициент усиления | 16 ± 1 дБ |
| КСВ в рабочем диапазоне частот | 2,0:1,0 |
| Поляризация | определяется пользователем (вертикальная) |
| Ширина диаграммы направленности - в горизонтальной плоскости - в вертикальной плоскости |
29° 31° |
| Максимальная подводимая мощность | 5 Вт |
| Размеры, мм, не более | 520 х 85 х 40 |
| Масса без кабеля, кг | 0,45 |
|
|
||||||||||
|
|
||||||||||
